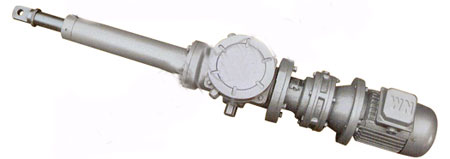

DTXa型電動推桿

[來源：原創] [作者：admin] [日期：15-07-23] [熱度：]




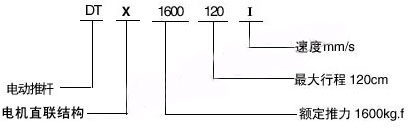

選用須知
首先針對工作對象的安裝位置，確定機型，然后進行受力分析，確定所選用的推力（kg.f)、行程、速度（mm/s)，然后以規格系列表選出合適的推桿。如有特殊要求，本公司可專門為您設計制造您所需的非系列產品。
電動推桿的外接的行程裝置，電控箱和支撐架由顧客自備，如需要，我公司可代為配制，但應在訂貨合同中寫明。

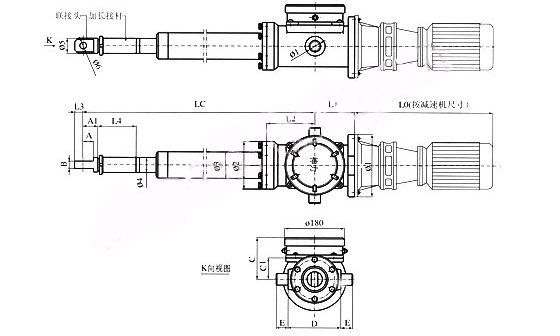

DTX型電動推桿主要技術性能參數、外形及安裝尺寸:

序 號	型號	推力		功率 (kw)	速度 (mm /s)	行程 s(mm)	Lc		Ф1	Ф2	Ф3	Ф4	Ф5	Ф6	Ф7
		kg.f	KN				Lmin	Lmax
1	DTXa 700	700	7	0.75	25	100-1000	370 +S	370 +2S	190	145	80	46	46	20	35
2	DTXa 1000	1000	10	1.10	25	100-1000	370 +S	370 +2S	190	145	80	46	46	20	35
3	DTXa 1600	1600	16	1.50	20	100-1400	450 +S	450 +2S	230	170	102	70	68	25	35
4	DTXa 2000	2500	25	2.20	20	100-1400	450 +S	450 +2S	230	170	102	70	68	25	35
5	DTXa 3000	3000	30	2.20	15	100-1800	540 +S	540 +2S	250	200	121	80	80	30	40
6	DTXa 4000	4000	40	2.20	15	100-1800	540 +S	540 +2S	250	200	121	80	80	30	40
7	DTXa 5000	5000	50	3.00	15	100-2000	580 +S	580 +2S	300	220	121	80	80	30	40




序 號	型號	A	A1	B	(C)	C1	D	E	L1	L2	L3	L4	L0
1	DTXa 700	32	45	22	126	65	160	35	120	145	25	按 用 戶 需 要 增 加 （ 表 中 設 為 0 ）	按 減 速 機 形 式 尺 寸 確 定 ）
2	DTXa 1000	32	45	22	126	65	160	35	120	145	25
3	DTXa 1600	50	70	32	160	80	205	35	140	180	35
4	DTXa 2000	50	70	32	160	80	205	35	140	180	35
5	DTXa 3000	55	74	40	175	95	240	40	140	230	40
6	DTXa 4000	55	74	40	175	95	240	40	140	230	40
7	DTXa 5000	55	74	40	180	100	250	40	140	230	45


說明：1、表中設定的速度為基本工作速度，在此速度數值上可按用戶需要逐擋下減，慢速度3.50mm/s，用于污水處理潷水器慢速度可為0.25mm/s。
2、表中行程的確定，由用戶可在范圍內任選。
3、加長桿長度應加在LC內，為推桿小伸出安裝距尺寸。
4、圖中“聯街頭”，“加長接桿”材質為1Cr18Ni9T(不銹鋼)，主要用于污水處理廠潷水器上。
